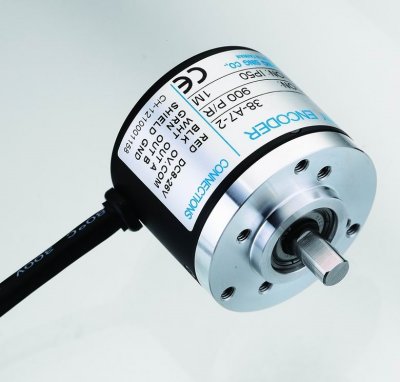

JX38-A7型實心軸編碼器

電氣規格
應用型態 增量型
輸出波形 方波
輸出脈衝數 5,10,12,20,30,40,50,60,100,150,180,200,250,300, 360,400,500,600,720,800,900,1000,10
24, 1200,1500,1800,2000,2048,2500
輸出相 AB phase, ABZ low phase, AB+Z high phase
輸出電路 NPN Voltage, NPN Open collector, Push pull, Line driver
額定電源 DC8~26V, DC5V fixed
消耗電流 ≦60mA
輸出容量 Source current:20mA,Residual voltage:0.5V
or less
最高響應頻率 10K Hz~100K Hz Max
輸出相位差 A,B phase different 90°±45°(T/4±T/8), Z phase T±T/2
波形上升/下降時間 2us or less
極性保護 Against reverse protection(not with DC5V)

機械規格
軸心直徑 6mm
最大軸負荷 (10~400PPR)Axial軸向: 1kg,Radial 徑向:
2kg(over 400PPR)Axial軸向: 0.5kg, Radial
徑向:1kg
起動轉矩 30 gf-cm or less
最大允許轉速 6000 rpm
抗振動 10g(10±1,500Hz)
耐衝擊 20g per 11ms
電纜 Φ4.7, 1m long
重量 ≦200g

環境規格
工作環境溫度/濕度 -10℃~60℃不結露及結冰,
95% Rh耐濕性
儲存環境溫度 -20℃~80℃不結露及結冰
保護等級 IP50 / IP65
