名稱:JX32-A2 實心軸編碼器
型號:JX32-A2
產品類別:感應器-檢知器
品牌:JIXIANG
產地:Taiwan
主要市場:皮革,染整,樹脂定型機,連續退漿水洗機,電線,造紙,電子....

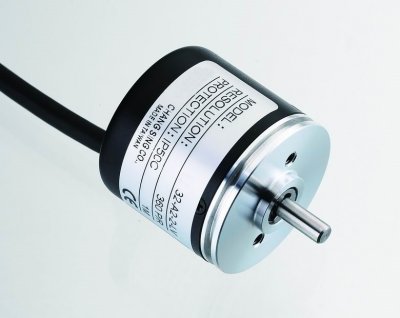

JX32-A2 實心軸編碼器
電氣規格
應用型態 增量型
輸出波形 方波
輸出胍衝數 10,40,50,60,100,150,200,250,300,360,400,500,600,800,1000
輸出相 AB phase
輸出電路 NPN Voltage, NPN Open collector
額定電源 DC5~12V or DC10~26V (NPN Voltage output), DC5~26(NPN Open collector output)
消牦電流 ≦20mA
輸出容量 Source current:20mA, Residual voltage:0.5V or less
最高響應頻率 10K Hz~100K Hz Max
輸出相位差 A,B phase different 90°±45°(T/4±T/8)
波形上升/下降時間 2us or less
極性保護 Against reverse protection
機械規格
軸心直徑 4mm
最大軸負荷 Axial軸向:0.5Kg, Radial徑向:1Kg
起動轉矩 20 gf-cm or less
最大允許轉速 6000 rpm
抗振動 10g(10±1,500Hz)
耐衝擊 20g per 11ms
電纜 Φ4.7, 1m long
重量 ≦100g
環境規格
工作環境溫度/濕度 -10℃~60℃不結露及結冰,
95% Rh耐濕性
儲存環境溫度 -20℃~80℃不結露及結冰
保護等級 IP50 / IP50C
應用型態 增量型
輸出波形 方波
輸出胍衝數 10,40,50,60,100,150,200,250,300,360,400,500,600,800,1000
輸出相 AB phase
輸出電路 NPN Voltage, NPN Open collector
額定電源 DC5~12V or DC10~26V (NPN Voltage output), DC5~26(NPN Open collector output)
消牦電流 ≦20mA
輸出容量 Source current:20mA, Residual voltage:0.5V or less
最高響應頻率 10K Hz~100K Hz Max
輸出相位差 A,B phase different 90°±45°(T/4±T/8)
波形上升/下降時間 2us or less
極性保護 Against reverse protection
機械規格
軸心直徑 4mm
最大軸負荷 Axial軸向:0.5Kg, Radial徑向:1Kg
起動轉矩 20 gf-cm or less
最大允許轉速 6000 rpm
抗振動 10g(10±1,500Hz)
耐衝擊 20g per 11ms
電纜 Φ4.7, 1m long
重量 ≦100g
環境規格
工作環境溫度/濕度 -10℃~60℃不結露及結冰,
95% Rh耐濕性
儲存環境溫度 -20℃~80℃不結露及結冰
保護等級 IP50 / IP50C
